maxonECframeless45内转子无框电机紧凑高扭矩
maxon无刷电机分类：

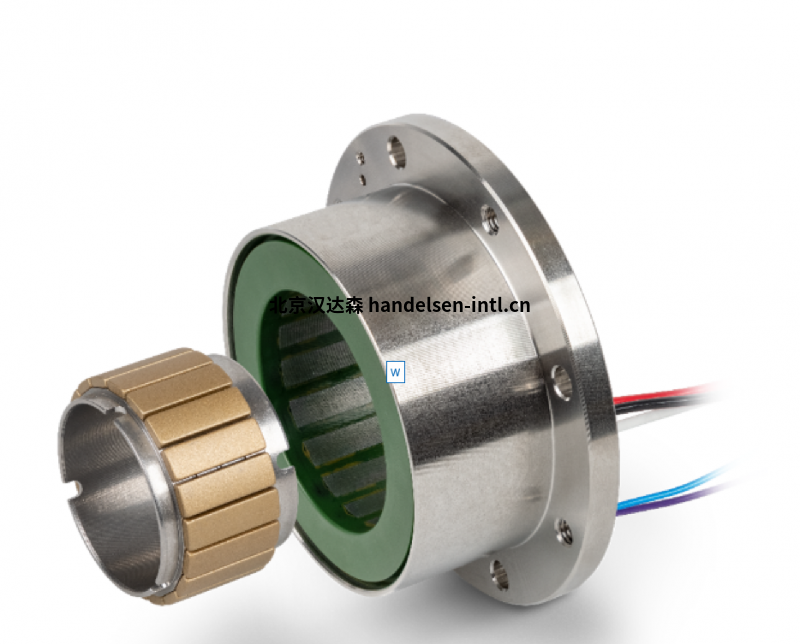

EC frameless 电机是采用内转子技术的BLDC电机套件，包括转子和定子（不含轴承和电机轴），在组装时才会将这些组件相互连接。扁平构造、转矩高，而且有足够的空间用于导线连接，可以轻松方便地整合应用中。
编码器具有大通孔、采用盘式结构及离轴设计，并且信号质量高。因此可配备大型通轴，并能实现较高的设计自由度。
maxon无刷电机分类：
maxon_EC 90 flat
maxon_EC 90 flat, cable
maxon_EC 90 flat OR
maxon_EC 90 flat OR, cable
maxon_EC 90 flat VEN
maxon_EC 90 flat VEN, cable
maxon_EC frameless 45 flat
maxon_EC frameless 60 flat
maxon_EC frameless 90 flat
maxonECframeless45盘式扁平电机直流无刷半导体行业应用高效驱动器额定电压值
额定电压 24 V
空载转速 6100 rpm
空载电流 234 mA
额定转速 4780 rpm
额定转矩（最大连续转矩） 128 mNm
额定电流（最大连续负载电流） 3.22 A
堵转转矩 1270 mNm
堵转电流 34.3 A
最大效率 84 %
相间电阻 0.7 Ω
相间电感 0.463 mH
转矩常数 36.9 mNm/A
转速常数 259 rpm/V
转速/转矩斜率 4.9 rpm/mNm
机械时间常数 12.3 ms
转子惯量 240 gcm²
外壳-环境热阻 3.59 K/W
绕组-外壳热阻 4.09 K/W
绕组热时间常数 29.5 s
电机热时间常数 180 s
环境温度 -40...+100 °C
绕组最高允许温度 +125 °C
机械参数
轴承类型 keine
最大允许转速 10000 rpm
轴向间隙 -1 mm，径向负载为 < 0 N 时
-1 mm，径向负载为 > 0 N 时
最大轴向载荷（动态） 0 N
最大轴向压配合力（静态） 0 N
（静态，支撑轴） 0 N
最大径向载荷 0 N, 5 mm（距离法兰）
其它参数
极对数 8
相数 3
重量 143 g
行星齿轮箱特点有哪些？
行星齿轮适合于传输高转矩，减速箱的输出轴通常配装滚珠轴承。
减速比范围广
小尺寸，高性能
小尺寸，高减速比
输入齿轮和输出齿轮同心
